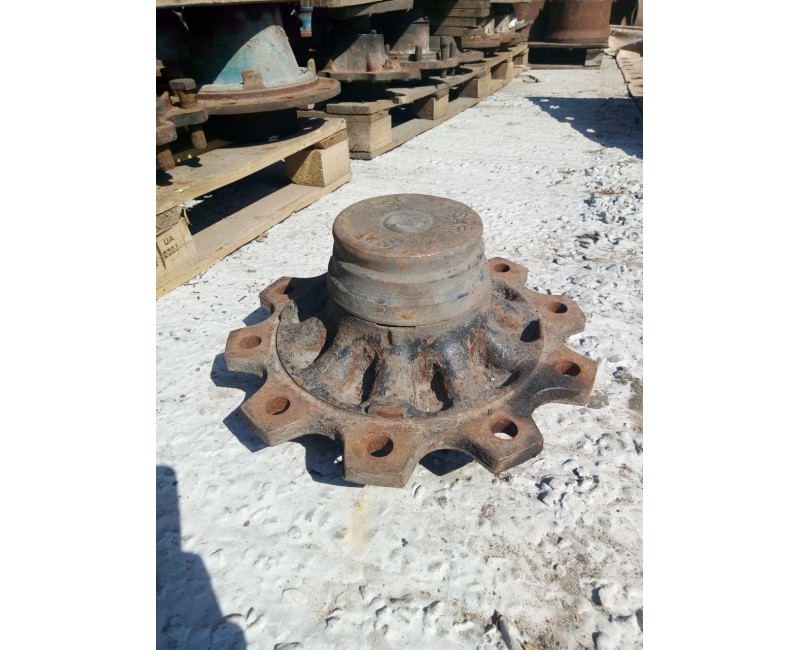

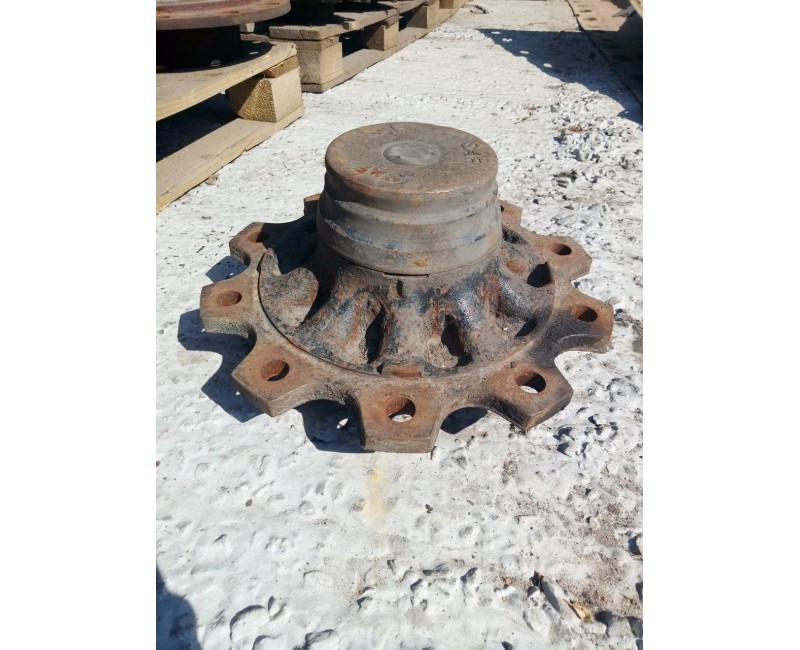

Ступица SAF (большая крышка) SKRS 9042 SK 500 plus

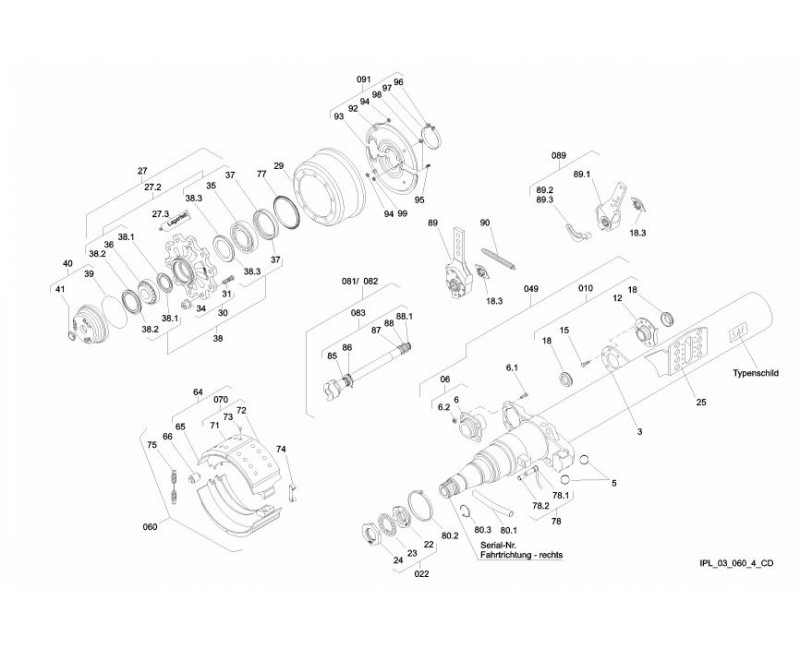

Изображение Номер детали Order number Описание тормоза версия Год выпуска Размеры примечание Количество
3 01043101300 Держатель тормозного вала SNK420 2
4 04337202800 Защитная крышка 2
4A 04337202900 Защитная крышка 2
5 04199100200 Шарик Ø40 4
06 03268005000 Подшипник тормозного вала SNK420/367 2
6 Подшипник тормозного вала SNK420/367 2
6.1 04051700110 Болт M8x25 8
6.2 04247404210 Шестигранная гайка M8-10 8
010 03268004700 Подшипник тормозного вала 2
12 Подшипник тормозного вала 2
15 04343291201 Болт с внутренним шестигранником M8x22-KL90 10
18 04131000800 Гофрированный пыльник Ø60/36,6x17 4
18.3 04187001000 Заглушка контрольного отверстия износа тормозных накладок 2
022 03011004001 Гайка оси M56x2/SW85 2
22 01011004002 Гайка оси с контргайкой M56x2/14,5/SW85 2
23 01345000801 Стопорная шайба Ø93/TK74x4,75 2
24 04011003901 Гайка оси M56x2/12H/SW85 2
25 01171138102 Опора тормозного цилиндра 2
27 03307116600 Ступица колеса в сборе 2
27B 03434301600 Рем/комплект подшипников колеса 2
27C 05387003015 Смазка подшипника SAF LiLub Plus 2
29 01064026002 Тормозной барабан 227H/420/10-23 TK335 2
30 03302107800 Комплект болтов M22x1,5x85,5 SW32 20
31 01303107414 Колёсные болты M22x1,5x85,5 ALU 20
34 04247301201 Комплект болтов M22x1,5x27H/SW32 20
35 04200100600 Конический роликовый подшипник KHM218248/HM218210 2
36 04200006000 Конический роликовый подшипник 33213 65/120x41 2
37 04373003501 Сальник 2
38 03434301700 Рем/комплект замены смазки 2
38.3 Уплотнительное кольцо, внутреннее Ø143/95x9 2
38A Защитная крышка Ø106/66x15 2
38B Уплотнительное кольцо, наружное Ø127/86x12 2
39 04315006400 Кольцо Ø148x4 2
40 03304008600 Колпак ступицы с уплотнительным кольцом SNK300/SK500 2
41 04337202602 Защитная крышка 2
049 03434365200 Рем/комплект подшипников тормозного вала 1
060 03434365300 Тормозной комплект SNK420x180 1
64 03055012001 Комплект тормозных колодок с накладками 4
65 03054012000 Комплект тормозных колодок без накладок 4
66 01265001900 Ролик тормозной колодки Ø36,2x53 4
070 03057396000 Комплект тормозных накладок SNK420x180 1
71 Тормозные накладки SNK420x180 4
72 Тормозные накладки SNK420x180 4
73 03267000764 Заклёпка в сборе B8x15 1
74 01151000800 Пружина колодки SNK367/420 2
75 01447005801 Натяжная пружина Ø32,8x232 2
77 04029100101 Зубчатый ротор 100 Zähne 2
78 03029023100 ABV / WABCO -Modul- (VGL.Nr. 441 032 921 2) 2
78A 03029100290 Датчик ABS -Modul- 2
78B 04029101300 Пружинная втулка 2
80.1 04338001000 Пластиковая трубка 17x1,5x250 2
80.2 04194201800 Зажим Ø120-140x9 2
80C 01194400100 Фиксатор Ø24,5/21,5x6 2
081 Тормозной вал в сборе (левый) 1
082 Тормозной вал в сборе (правый) 1
083 03317001600 Рем/комплект тормозного вала 2
85 Дисковая пружина Ø63/43x1,75 2
86 Пружина колодки Ø39 2
87 Шайба Ø51/38,8x1,5 2
88 Шайба Ø51/28,1x1,5 6
88.1 Пружин
