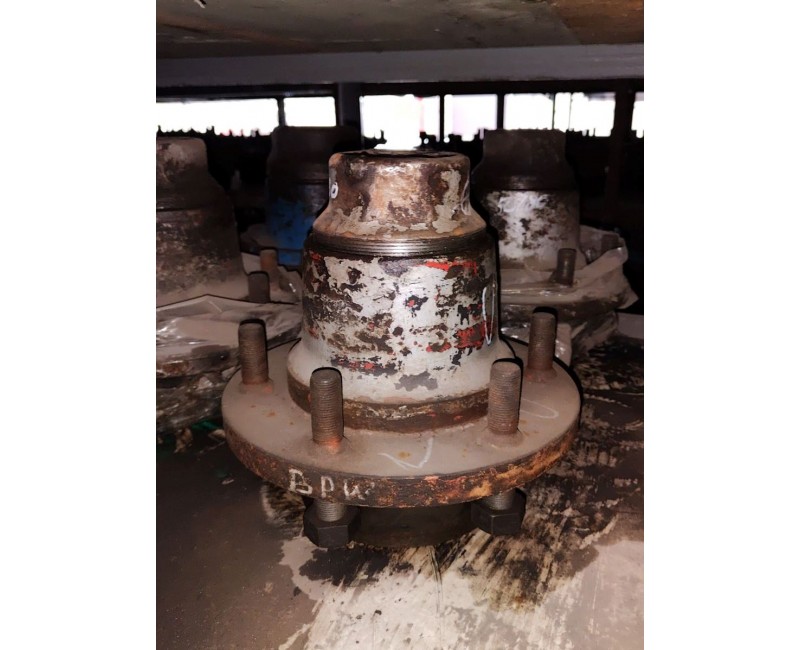

Ступиця BPW ECO 17,5 барабан (6 шпильок під гайку) підшипник 50/80

03.272.27.41.0 Ступиця
M 115 x 2 / Ø 110/130 / 175,5 / 10 x Ø 22 / 225

Конічний роликопідшипник
Внутрішній підшипник
02.6408.80.00
Розмір 33116
B 37
d 80
D 130

Зовнішній підшипник
02.6406.50.00
Розмір 32310
B 42,25
d 50
D 110

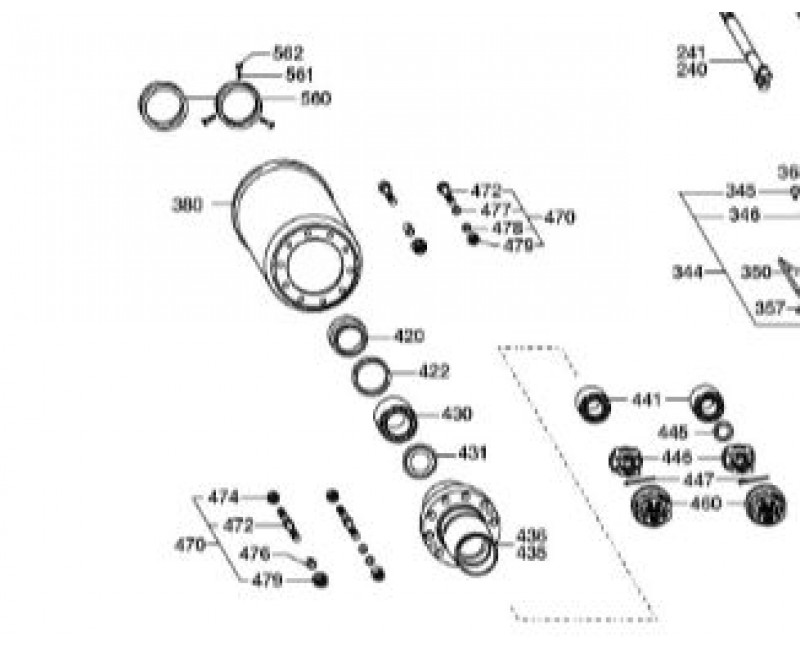

418 09.801.02.19.0
Ремонтний комплект конічні роликопідшипники з упорним кільцем та ковпаком
2

420 03.370.07.45.0
Завзяте кільце
2
Ø 86 / 125 x 22

422 02.5664.26.57
Сальник
2
Ø 125 / 143 x 13

430 02.6410.24.00
Конічний роликопідшипник
2
33116

431 03.010.04.15.0
Кільце ущільнювача
2
Ø 84 / 129 x 0,5 (5,5)

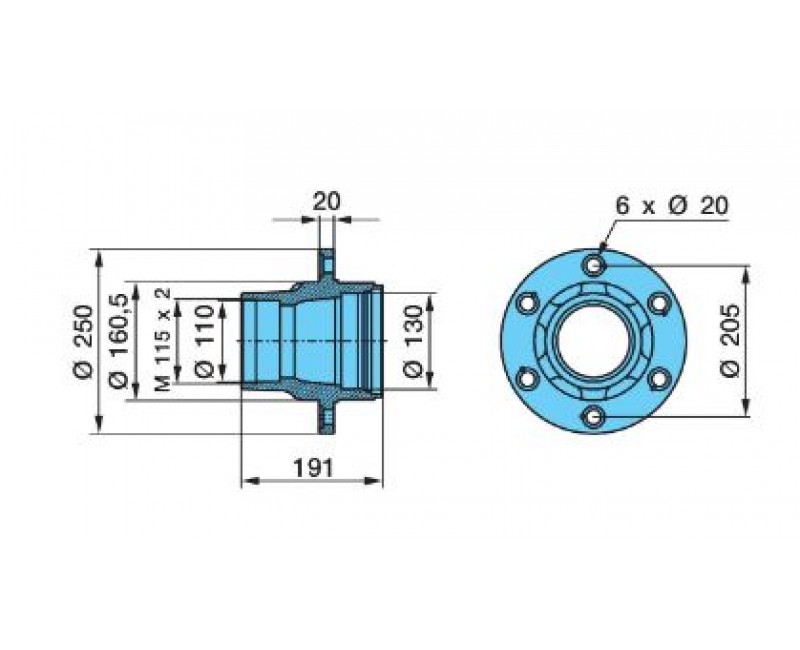

435 03.272.26.07.0
Ступиця
2
M 115 x 2 / Ø 110/130 / 160,5 / 6 x Ø 20 / 205

436 02.6010.25.60
Просічний штифт
12
Ø 5 x 19,5

441 02.6410.25.00
Конічний роликопідшипник
2
32310

446 03.262.16.08.0
Осьова гайка
2
M 42 x 2 / SW 65

447 02.6201.82.01
Шплінт
2
Ø 8 x 50

460 03.212.23.09.0
Ковпак маточини
2
M 115 x 2 / H 62 / SW 95 / BPW

472 03.296.21.11.0
Болт кріплення колеса (палець із буртиком)
12
M 18 x 1,5 / M 20 x 1,5 / 87 / 36 / 47

474 03.260.03.05.0
Контргайка
12
M 20 x 1,5 / H 16 / SW 30

478 02.5615.18.94
Пружинне кільце
12
C 18,5

479 02.5213.12.14
Гайка з плоским буртиком
12
M 18 x 1,5 - 10 / SW 24
,








Варіант 1 (старого зразка)
09.801.02.17.0 Ремонтний комплект конічні роликопідшипники з упорним кільцем та ковпаком

420 Упорне кільце 05.370.06.48.0 Ø 86 / 104 / 115 / 142 x 22
422 Кільце (нейлон) 03.310.97.31.0 Ø 110 / 141 x 2,5
423 Кільце (нейлон) 03.310.97.32.0 Ø 104 / 136 x 2,5
430 Конічний роликопідшипник 02.6410.24.00 33116
431 Кільце ущільнювача 03.010.04.15.0 Ø 84 / 129 x 0,5 (5,5)
441 Конічний роликопідшипник 02.6410.25.00 32310
447 Шплінт 02.6201.82.01 Ø 8 x 50
460 Ковпак маточини 03.212.23.09.0 M 115 x 2 / H 62 / SW 95 / BPW


Варіант 2 (нового зразка)
09.801.06.05.0 Ремонтний комплект система підшипників ступиці ( ступиця у зборі )

420 Завзяте кільце в сб. Поз. 421, 422, 424 05.370.07.67.0
421 Упорне кільце 03.370.07.60.0 Ø 86 / 115 / 139 x 22 1
422 Сальник 02.5664.57.00 Ø 115 / 137 x 10,5 1
423 Кільце 02.5683.62.00 Ø 131 / 140 x 12
424 О-кільце 02.5677.90.40 Ø 90 x 3 1
428 Захисний щиток 02.5681.98.00 Ø 103 / 147 x 15
430 Конічний роликопідшипник 02.6408.80.00 33116
431 Кільце ущільнювача 03.010.93.33.0 Ø 84 / 129 x 8,5
435 Ступиця 03.272.30.97.0 M 125 x 2 / Ø 110/130 / 280,8 / 10 x Ø 22 / 335
437 Стопорне кільце 02.5606.40.90 Ø 140 x 4
438 Стопорне кільце 02.5606.12.90 Ø 112 x 4
440 Упорне кільце 03.370.25.16.0 Ø 54 / 98 x 9
441 Конічний роликопідшипник 02.6406.50.00 32310
445 Шайба 03.320.73.13.0 Ø 43 / 61 x 5,8
446 Осьова гайка 03.266.46.02.0 M 42 x 2 / Ø 110 / SW 65
447 Болт 03.084.71.17.0 Ø 8 x 45
448 Пружинне кільце з вусиком 03.188.03.06.0 Ø 54 x 2
460 Ковпак маточини 03.212.24.25.0 M 125 x 2 / H 61 / SW 110 / BPW
560 Кільце ( ротор) 03.310.08.15.0 Ø 152 / 170 x 15 (100 Z)



Аналоги підшипників

Внутрішній підшипник
EVOBUS 012 981 40 50
EVOBUS 012 981 41 05
EVOBUS 017

Основні

• Виробник осі
  BPW
• Внутрішній діаметр внутрішнього підшипника (мм)
  80
• Внутрішній діаметр зовнішнього підшипника (мм)
  50
• Зовнішній діаметр внутрішнього підшипника (мм)
  130
• Зовнішній діаметр зовнішнього підшипника (мм)
  110
• Радіус колеса
  17,5
• Стан
  БУ
